2018.08.06

平成30年7月24日付け、産報出版社発行「溶接ニュース」に河村電器産業様ユーザールポが掲載されました。



河村電器産業株式会社つくば工場様では、普段より弊社スポット溶接機「YSI-25EZ-P」をご愛用いただいておりますが、この度「移動式トランス分離型ポータブルスポット溶接機」を、品質向上や生産効率アップ、省力化等にご活用いただいている「生の声」をお届けする企画としてご協力いただきました。



活用事例としてご参考まで、是非ご覧いただければ幸いです。  <<詳細




2018国際ウエルディングショーに出展しました。  <<詳細



移動式トランス分離型ポータブルスポット溶接機

    「インテリジェント タクティス イージー」





「移動式」且つ「溶接ガンにトランスを搭載していない」ポータブルスポット溶接機のご紹介です。



その特性を生かした「両面スポット溶接」「片面スポット溶接」により、アイデア次第で生産効率アップ、省力化等に貢献します。


移動式トランス分離型ポータブルスポット溶接機の概要


本機の主な特徴




  1. 移動式ポータブルスポット溶接機
    循環式水冷で冷却水とポンプが内蔵されていますので、3相200V電源と圧縮エアが取れる場所ならどこにでも移動して本格的なスポット溶接が可能です。

  2. 軽量!エア加圧式ポータブルスポットガン
    付属のエア加圧式ポータブルスポットガンは約6kg(YA-9R)で、バランサーなどの吊り下げ装置を使用しなくても、作業者自らの力で溶接ガンを操作できます。もちろん専用の吊り下げ装置を使用すれば、ほぼ無重力で溶接ガンを操作できます。

  3. 溶接条件設定
    溶接条件設定は3条件を個別に調整もできますが、内蔵されている「条件テーブル」で、板厚をセレクトし、溶接強度も4√t・5√t・6√tで自動設定、そのまま作業に入れます。
    頻繁に使う溶接条件はバーコードで管理し、付属のリーダーで読み取ることもできます。

  4. 片面スポット溶接
    トランス分離型の利点を生かし、両面スポット溶接だけでなく、片面(片押し)スポット溶接も大きな魅力です。両面ガンで挟み込めない個所、溶接強度があまり必要ない箇所等で大活躍します。

  5. 多彩なアタッチメント
    最大加圧力が選べる両面Cガンとそれに装着する多種のアーム、Xタイプエアガン、手動ガン、片面ガンなど、やりたい作業に応じて多彩なアタッチメントをご用意しています。

  6. 大きなワークの溶接作業に最適
    ワークを操ることのできないスポット溶接作業は定置式スポット溶接機では不可能です。本機は、溶接機をワーク近くまで移動し、溶接ガンを作業者が操れますので、そのような作業に最適です。

  7. カスタマイズ
    ガンアタッチメントやアームの形状、ケーブルの長さ等、専門メーカーとして自社で設計・製造・加工が可能です。お打ち合わせにより、作業に合わせたオリジナルマシーンを製作いたします。

小型・軽量スポットガン「YA-9R」

コントロールパネル

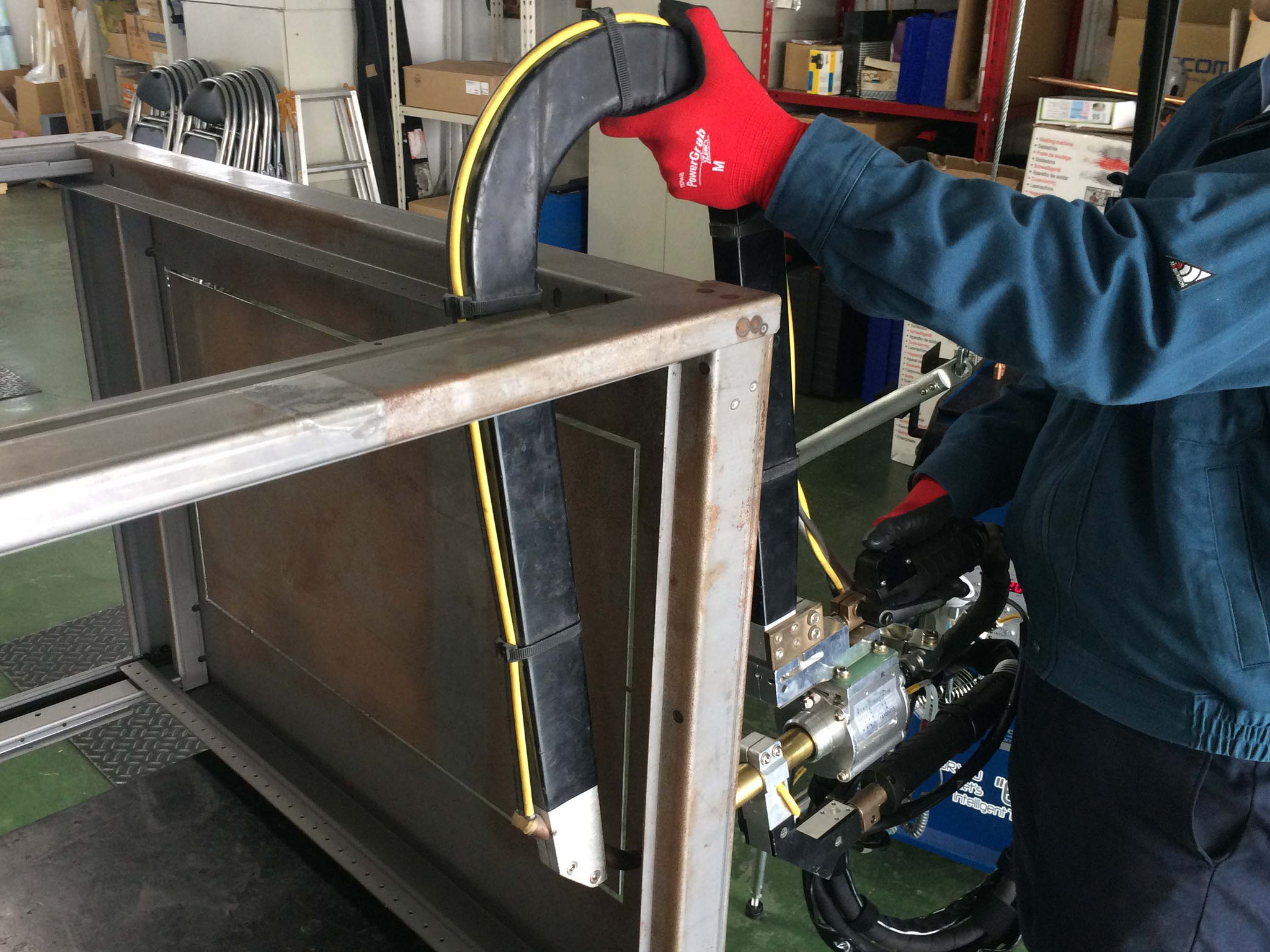

片面スポット溶接

大きなワークへの両面スポット溶接


機種選択の目安


インテリジェント タクティス イージー

YSI-25EZ-P(25プロフェッショナル)

YSI-25EZ-S(25スタンダード)

YSI-24EZ-S(24スタンダード)


インテリジェント タクティス イージー

YSI-24EZ-C(24コンプリート)


インテリジェント タクティス キューシー

YSI-20D Ver.3





 型式 最大出力 付属溶接ガン ケーブル 冷却方式  ハンガー
YSI-25EZ-P 12,500A

YA-10

MAX760daN

水冷

着脱式

オール

循環式水冷

電動

1.5m~2.9m

YSI-25EZ-S 12,500A

 YA-9R

MAX450daN

水冷

固定式

オール

循環式水冷

電動

1.5m~2.9m

YSI-24EZ-S 11,000A

YA-9R

MAX450daN

水冷

固定式

オール

循環式水冷

電動

1.5m~2.9m

YSI-24EZ-C 11,000A

YA-9R

MAX450daN

空冷

固定式

循環式水冷

二次側ケーブル空冷

手動

1.4m~2.3m

YSI-20D Ver.3 8.500A

YA-9R

MAX450daN

空冷

固定式

循環式水冷

二次側ケーブル空冷

手動

1.4m~2.3m

詳細は各機種の型式をクリックして詳細ページでご確認ください。

全ての機種で仕様変更、付属品の変更、カスタマイズ等承ります。お気軽にご相談ください。

各オペレートについて


両面スポット溶接

片面スポット溶接


動かせない大型のワークや自動車の試作等に・・・

母材にアースを取っての片押しスポットで省力化・・・


パンフレット


外面(クリックで拡大)

中面(クリックで拡大)

カタログダウンロード


ダウンロード
一般産業パンフ.pdf
PDFファイル 4.2 MB
