コラム⑧ YMI-222W WEBデモンストレーション

「ATC」と「Wave OS」によるベストミックス!

車体整備の現在と未来を俯瞰する2つの新技術を是非ご覧ください。



現在、溶接作業を行う上で注意を払わなくてはならない要素は、軽自動車等を中心とする薄板への対応及び高張力鋼板への対応です。

これらに共通して必要な機能とは「入熱管理」であり、溶接をより低温で行える機能が「穴あき」を防ぎ「熱歪」を軽減、熱影響部を小さく抑えることで高張力鋼板部の溶接強度低下を軽減するのです。

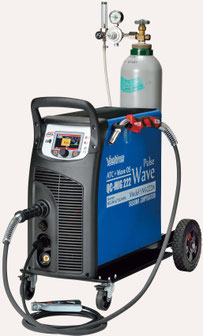

YMI-222Wに新たに付加された新機能、「ATC(アドバンストサーマルコントロール)」により、今までにない入熱コントロールを実現します。



また、未来を俯瞰して考慮すべき要素として、マルチマテリアル対応があります。

溶接材料:

軟鋼板t0.6+t0.6

ギャップ:0.6㎜

溶加材:

EC-YGW16 φ0.6

シールドガス:

Ar 80%+CO2 20%混合

溶接条件設定



アーク種:ショートアーク

機能:ATC-オン

板厚:0.6㎜

溶け込み調整:+1.0

パネル表示確認

【シナジーモード表示】








POINT: 「軽自動車のフェンダー切り継ぎ」を想定した極薄板の隙間を空けての突合せ溶接です。溶け落ちせず、裏まで溶接ビードがしっかりと出ていることをご確認ください。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

軟鋼板t0.8+t0.8

プラグ穴径:6.0㎜

溶加材:

EC-YGW16 φ0.6

シールドガス:

Ar 80%+CO2 20%混合

溶接条件設定



アーク種:ショートアーク

機能:ATC-オン

板厚:0.8㎜

溶け込み調整:+-0

パネル表示確認








POINT: 一般的なフェンダー等、薄板外板のパネル交換時、穴径φ6.0で行なうプラグ溶接です。表面の仕上がりが平滑で、裏ビードの大きさにもご注目ください。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

軟鋼板t0.8+t0.8

プラグ穴径:6.0㎜

溶加材:

EC-YGW16 φ0.6

シールドガス:

Ar 80%+CO2 20%混合

溶接条件設定



アーク種:スプレーアーク

機能:パルス

材料:Fe

板厚:0.8㎜

溶け込み調整:+-0

パネル表示確認








POINT: 一般的なフェンダー等、薄板外板のパネル交換時、穴径φ6.0で行なうプラグ溶接です。スプレーアークの特徴である平滑な仕上がりにご注目ください。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

超高張力鋼板t1.0+t1.0

プラグ穴径:10㎜

溶加材:

EC-YGW16 φ0.6

シールドガス:

Ar 80%+CO2 20%混合

溶接条件設定



アーク種:ショートアーク

機能:ATC-オン

板厚:1.0㎜

溶け込み調整:+-0

パネル表示確認








POINT: トヨタ自動車様が超高張力鋼板使用部位のプラグ溶接条件としている施工方法。中心を狙うだけでは穴が埋まらないため、余盛りから穴のエッジを一周し、中心で溶接を終了することにより、確実に穴を埋めるだけでなく、溶接欠陥を作らず、期待する溶接強度を確保します。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

アルミ板t1.0+t1.0

溶加材:

EC-55(Si系) φ0.8

シールドガス:

Ar 100%

溶接条件設定



アーク種:ショートアーク

機能:ATC-オン

板厚:1.0㎜

溶け込み調整:+-0

パネル表示確認








POINT: 難易度の高いアルミニウムt1.0という超薄板の付き合わせ溶接の挑戦です。溶け落ちし易いアルミ溶接突き合わせも難なくクリアするだけでなく、表裏の美しい溶接ビードもご確認下さい。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

アルミ板t1.0+t1.0

溶加材:

EC-55(Si系) φ0.8

シールドガス:

Ar 100%

溶接条件設定



アーク種:スプレーアーク

機能:パルス

板厚:1.0㎜

溶け込み調整:+-0

パネル表示確認








POINT: スプレーアークによるアルミニウム溶接は、溶接欠陥の少ない高品位な溶接品質を目的としています。溶接の信頼性のみならず、表裏の美しい溶接ビードもご確認下さい。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

アルミ板t1.0+t1.0

溶加材:

EC-55(Si系) φ0.8

シールドガス:

Ar 100%

溶接条件設定



アーク種:スプレーアーク

機能:パルスオンパルス

板厚:1.0㎜

溶け込み調整:+-0

パネル表示確認








POINT: シングルパルスに比べ、更に入熱管理と美観に優れた溶接を実現します。パルスオンパルス特有の更に整った溶接ビードをご確認下さい。

音声を「ON」にすれば、アーク音も確認・体感できます。


溶接材料:

高張力鋼板t1.0+t1.0

プラグ穴 8mmx2

溶加材:

EC-77(CuSi3) φ0.8

シールドガス:

Ar 100%

溶接条件設定



アーク種:スプレーアーク

機能:パルス

板厚:1.0㎜

溶け込み調整:+-0

パネル表示確認








POINT: スプレーアーク+アルゴンガスの組み合わせによる表面の平滑な仕上がり、裏面の「焼け」をチェックすることにより溶加材浸透面積の広がりをご確認いただけます。

音声を「ON」にすれば、アーク音も確認・体感できます。
